钳压式超声波检测管

超声波管概述及内容： 超声波管是市场上*专门应用于超声波检测的可靠系统。其基本概念是利用冷硬钢管（固管壁厚钢管没有硬度就没有强度）专业成型后，利用扣件连接、钳压连接、螺旋连接等方式，在混凝土浇注时有可靠的防渗效果。

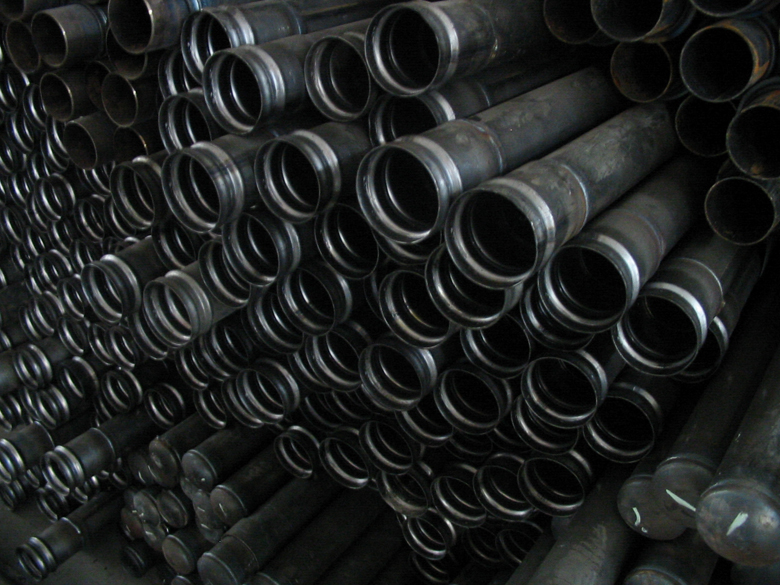

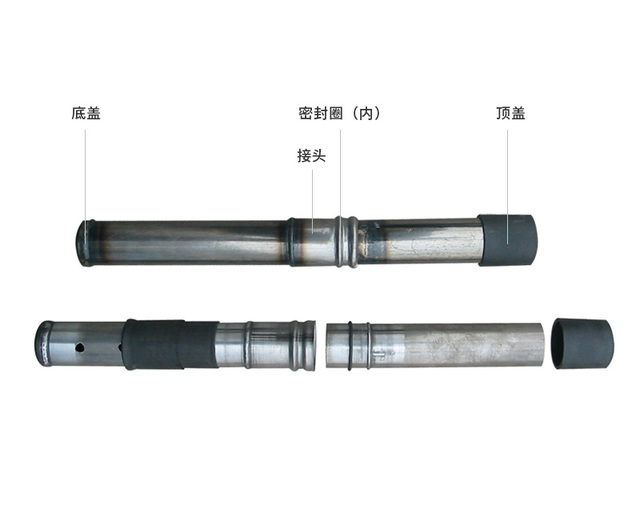

超声波管成品通常包括已成型标准长度为9M、6M、3M的钢管和一种连接方式接头连接。可以预留一个通道使探测头可以直达桩基底部。

产品特点：

一、用专用液压钳连接、不需工地以外的准备工作、不需任何设备、简便快捷（比传统的方法快5倍）、容易固定于钢筋笼架、不受恶劣天气的影响

二、可能根据现场要求自行配长，无损耗。

三、与市场同类产品相比，抗拉力更高，达到3.8吨以上（一般其它产品抗拉力为0.3吨左右）。

四、专业设计、出厂前100%质量监控、工地检测方便。

五、节省成本、节省准备时间、不需技工、节省损耗（可根据客户要求订做不同型号的短管）、不受场地限制。

六、快捷、可随时提供标准管、24小时内进入工地。

七、安全、不需在工地进行焊接工作。

规格型号：

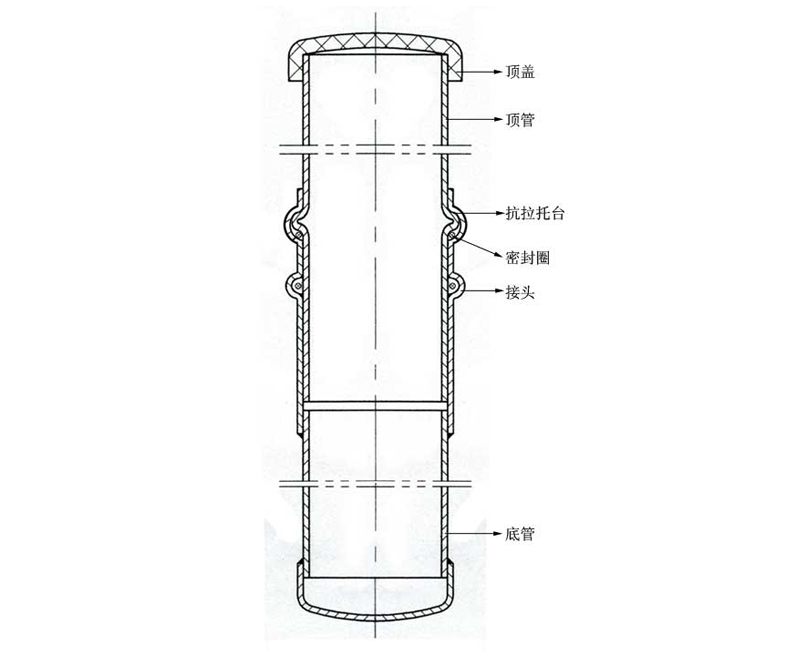

注： DF代表登峰，SZG代表：超声波检测管，50、53...代表外径，-I代表壁厚，QY代表钳压

技术参数：

施工工艺：

本检测管以可靠便利为原则，采用制作钢筋时先拼接，挂装，后下钢筋时再连接定位，与钢筋笼安装前先在底笼焊接定位（声测管底管带焊接定位扣）、上部采用铁丝捆扎，每2-3米捆扎一道。确保检测管垂直定位，利于桩基检测，并防止混凝土导管碰撞。

一、检测管定长

检测管长度以钢筋笼长度为准，底管应稍长于钢筋底笼20-30厘米

二、检测管底笼安装

检测管底管配有活动夹箍一个，按实际施工情况定位，再焊接到钢筋笼上，以固定住检测管，防止上浮和转动

三、检测管中笼安装

钢筋笼成型后再安装检测管中接管，检测管上点以U型钢筋活络定位，上下可以滑动，插口一端用S型钢筋挂钩定位，待钢筋笼安装时，取下S型挂钩，把检测管滑下，插入底管，然后用液压钳钳压固定，中间每隔2-3米用铁线捆扎、固定。以此类推

四、检测管顶笼安装

在钢筋顶笼安装完后，检测管所有接头连接完毕，确保钳压牢固，检测管内必须注满清水，*拧上专用封头，此所有操作工艺完成

五、检测管在桩基为半笼安装时

检测管可根据实际情况分段焊接定位，便于钢筋环箍定位，在没有钢筋笼情况下也可安装，与其它连接接头相比，可节约3根竖向钢筋，且安全方便

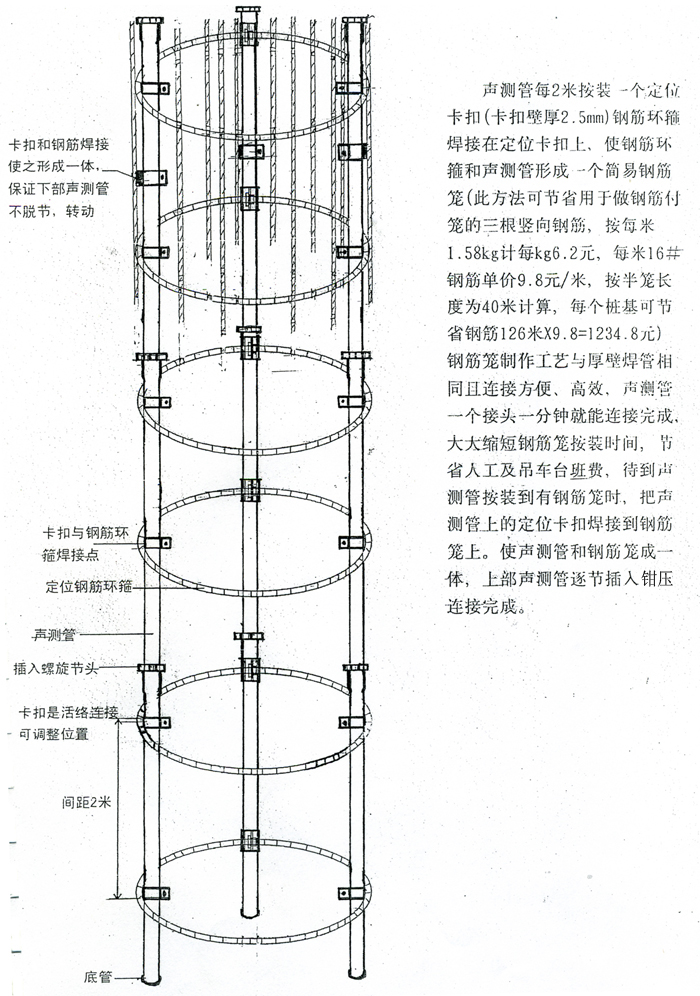

在钢筋笼为半笼时安装工艺：
